 Voyant de pression d'huile.

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Benhurburg

avatar

Messages : 773
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Voyant de pression d'huile.   Lun 28 Mar 2016, 17:07

Une modification que j'ai faite pour la pression d'huile:
J'ai adapté l'alimentation des voyants du tableau de bord pour être averti d'une absence de pression ou d'une baisse anormale ce qui est plus "alarmant" que l'aiguille du vu-mètre.
J'ai installé un mano contact sur le banjo de prise de pression qui va vers le TDB .


_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 773
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Voyant de pression d'huile.   Lun 28 Mar 2016, 17:09

J'ai donc trouvé pour 10€ HT un mano-contact standard en 10x100 chez un marchand de pièces auto.

Le banjo de la Rosalie est trop petit ( corp Ø10 ) pour être percé et il y a 12mm de filetage du mano-contact à visser.


Voilà ce que j'ai réalisé :

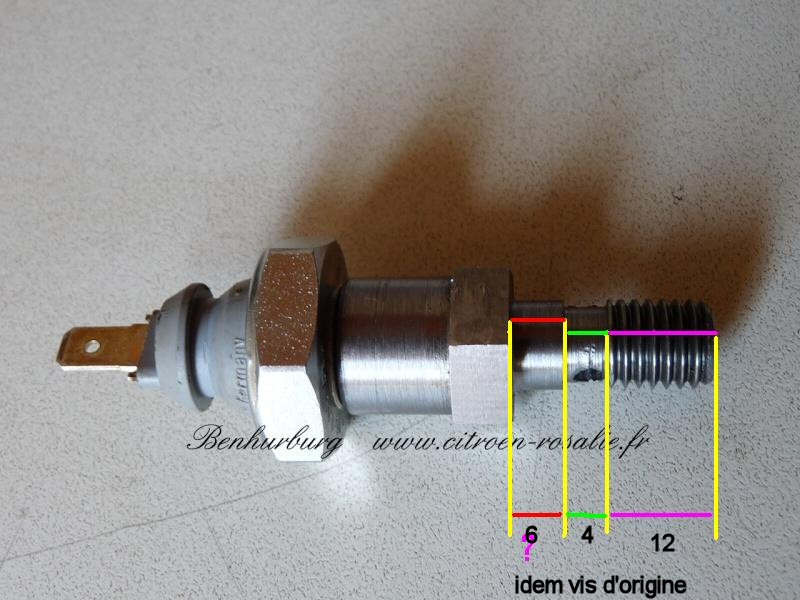

Le mano-contact et la nouvelle vis banjo:


_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 773
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Voyant de pression d'huile.   Lun 28 Mar 2016, 17:10

Le mano-contact fourni une masse sur la cosse quand la pression est insuffisante ou nulle.
Si on se sert de cette masse pour alimenter le voyant de contact au TDB celui ci fera voyant contact ET pression d'huile , il ne sera pas nécessaire de rajouter de voyant.

Le dessin ci-dessous avec les cotes  vous permet de réaliser la même pièce:

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
MFC

avatar

Messages : 52
Date d'inscription : 14/07/2013
Age : 58
Localisation : region parisienne

MessageSujet: Re: Voyant de pression d'huile.   Lun 28 Mar 2016, 23:38

Bonjour

Intéressante idée qui me plait beaucoup!

j'ai une question concernant les voyants:

Sur le tableau de mon 1200 kg qui est un Rosalie à pinces, quel modèle de douille conviendrait?

il y a deux "pinces" en tôle mais je ne vois pas bien comment elle tiennent la douille.

Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 773
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Voyant de pression d'huile.   Lun 28 Mar 2016, 23:43

Normalement le/les voyants sont déjà en place .
C'est juste la masse qui les alimente qui est à déplacer , là est tout l'intérêt de la chose  , la modification n'est pas irréversible.

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1180
Date d'inscription : 11/03/2013
Age : 54
Localisation : Côte-d'or 21

MessageSujet: Re: Voyant de pression d'huile.   Mar 29 Mar 2016, 07:26

cheers il faut se reporter à http://citroen-rosalie.fr/docs/voyants_tdbfr.pdf pour la suite, j'ai des voyants inox, des leds et des résistances

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
rosa8

avatar

Messages : 98
Date d'inscription : 28/05/2013
Localisation : ile de france

MessageSujet: impeccable !   Mar 29 Mar 2016, 10:43

Bonjour,
J'ai compris comment utiliser les voyants  lol!
On en parle hier ils l'on déjà faits avant MERCI les gars Laughing
Revenir en haut Aller en bas
rosa8

avatar

Messages : 98
Date d'inscription : 28/05/2013
Localisation : ile de france

MessageSujet: Dimension ?   Jeu 19 Mai 2016, 16:12

Juste pour transmission au tourneur les autres dimension siou-plai !!



Merci l'ami Smile
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 773
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Voyant de pression d'huile.   Jeu 19 Mai 2016, 17:14

Je vais mesurer ça rapidement , je ne sais plus si j'en ai un d'avance ou non.


_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
rosa8

avatar

Messages : 98
Date d'inscription : 28/05/2013
Localisation : ile de france

MessageSujet: adaptateur +   Jeu 19 Mai 2016, 21:20

Merci pour cette réponse rapide MP envoyé ! Impeccable cette protection sans modification !! Idea
Revenir en haut Aller en bas
