 restauration du chassis rosalie 10B

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Giannone



Messages : 36
Date d'inscription : 07/12/2014
Localisation : drome

MessageSujet: restauration du chassis rosalie 10B   Sam 23 Avr 2016, 22:58





Bonsoir

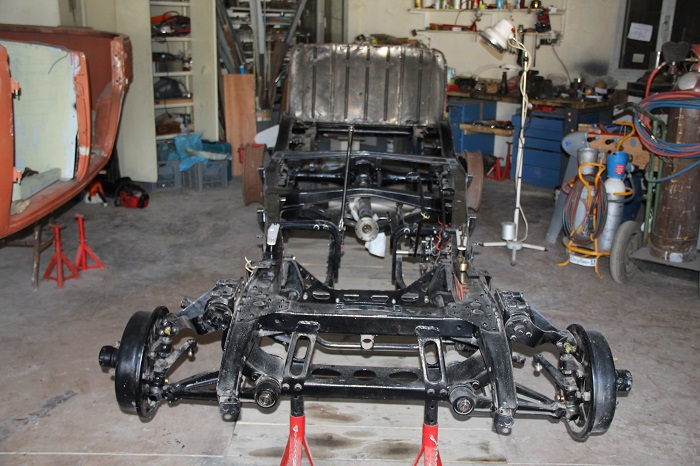

Je m'améliore pour les photos , en voici quelques unes relatives à la remise en état du châssis . J'ai procédé à une légère chauffe sur la partie pliée afin que sous la pression du vérin , la partie pliée revienne dans sa position d'origine  car je redoutais que le longeron opposé se déforme à son tour .De plus j'avais reparti la pression en intercalant un chevron de bois dur pour éviter le poinçonnement des longerons .
Pour m'assurer que le châssis n'était pas voilé j'ai posé deux règles parallèles sur le sol, j'ai réglé leur niveau au laser et j'ai posé le châssis dessus .Je n'ai pas de marbre  je me suis débrouillé avec les moyens du bord
D'autres photos suivront pour le train avant.
Revenir en haut Aller en bas
cambouis

avatar

Messages : 719
Date d'inscription : 14/03/2013
Age : 68
Localisation : dordogne

MessageSujet: Re: restauration du chassis rosalie 10B   Dim 24 Avr 2016, 09:42

Bonjour
beau travail
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 773
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: restauration du chassis rosalie 10B   Dim 24 Avr 2016, 09:57

Oui , travail intéressant , on n'est pas habitué à voir du boulot sur le châssis .

Ps: si tu souhaites continuer sur un même sujet tu vas lire dans ce sujet et tu fais "répondre" si tu veux en commencer un autre tu fais "nouveau"

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
papytravaux



Messages : 351
Date d'inscription : 22/03/2013

MessageSujet: Re: restauration du chassis rosalie 10B   Dim 24 Avr 2016, 11:45

même pas peur le môssieur lol!

beau travail en perspective...

mais ça me fend le coeur Sad j'avais également une belle cintreuse...que j'ai vendue car je ne bricolais plus la ferraille....et je l'ai vendue, le regrettant maintenant..

Revenir en haut Aller en bas
Giannone



Messages : 36
Date d'inscription : 07/12/2014
Localisation : drome

MessageSujet: remise en etat du train avant Rosalie 10B   Mer 02 Nov 2016, 23:08

Bonsoir
Voici quelques photos .
Apres démontage des barres de torsion et du berceau , j'ai pu extraire le triangle accidenté , chaque pièce de cet élément a été redressée à la presse avec une chauffe au rouge naissant , je me suis servi du triangle du coté gauche pour contrôler la géométrie , je redoutais la présence d'amorces de fissures et j'ai fait réaliser un contrôle pour m'assurer de la solidité de cette pièce qui est vitale pour la sécurité .
Cordialement



Revenir en haut Aller en bas
citro21

avatar

Messages : 1180
Date d'inscription : 11/03/2013
Age : 54
Localisation : Côte-d'or 21

MessageSujet: Re: restauration du chassis rosalie 10B   Mer 02 Nov 2016, 23:22

cheers beau travail, il y avait une faiblesse du train avant il me semble et c'est pour cela que la B n'a pas été vendue en nombre.
Vonvon a amélioré le montage.Je ne suis pas en mesure de t'expliquer mais j'espère qu'il te répondra a la lecture de ton post.

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
papytravaux



Messages : 351
Date d'inscription : 22/03/2013

MessageSujet: Re: restauration du chassis rosalie 10B   Jeu 03 Nov 2016, 11:00

eh bien encore un exemple de travail sérieux lol!
Revenir en haut Aller en bas
cambouis

avatar

Messages : 719
Date d'inscription : 14/03/2013
Age : 68
Localisation : dordogne

MessageSujet: Re: restauration du chassis rosalie 10B   Jeu 03 Nov 2016, 16:41

Bonjour
voila un bel ouvrage dans les regles de l'art
Revenir en haut Aller en bas
citro21

avatar

Messages : 1180
Date d'inscription : 11/03/2013
Age : 54
Localisation : Côte-d'or 21

MessageSujet: Re: restauration du chassis rosalie 10B   Jeu 03 Nov 2016, 19:58

scratch en attendant la réponse du spécialiste de la B voila les planches ou ce trouve la pièce fragile, mais ou est donc Charly?



Ceci dit je réitère les propos de Michel rare sont ces interventions sur le châssis et aussi bien faite

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Giannone



Messages : 36
Date d'inscription : 07/12/2014
Localisation : drome

MessageSujet: train avant rosalie 10B   Ven 04 Nov 2016, 22:10

Bonsoir
Merci Eric , je n'avais aucun document sur ce train avant ,il me tarde de rouler pour apprécier le comportement de ce châssis , c'était un peu le prototype du train avant de la traction et je pense qu'il a ( essuyé les plâtres ) j'appréhende et  j'espère ne pas être déçu je sais que d'autres rosalies de ce type roulent ! a voir ?
Merci Pierrot pour ton appel j'ai bien noté que les chemises du moteur Bernard doivent dépasser du plan de joint   de 0,5 a 1,5 dixième de mm, peux tu me repréciser S T P si c'est lorsque le joint de bas de chemise est en place ou avant lorsque l'on présente la chemise sans son joint ? Je crois que nous en avons parlé mais j'ai (zapé)
Voici une photo de l'élargisseur
de voie sur tambour du pont arriere .
Revenir en haut Aller en bas
cambouis

avatar

Messages : 719
Date d'inscription : 14/03/2013
Age : 68
Localisation : dordogne

MessageSujet: Re: restauration du chassis rosalie 10B   Ven 04 Nov 2016, 22:32

Bonsoir
depassement des chemises : 0,05 mm a 0,15 mm, joint en place appuyé a la main sur la chemise pour la mettre en place

pierrot
Revenir en haut Aller en bas
cambouis

avatar

Messages : 719
Date d'inscription : 14/03/2013
Age : 68
Localisation : dordogne

MessageSujet: Re: restauration du chassis rosalie 10B   Ven 04 Nov 2016, 22:43

les tambours ne sont pas les memes
elargisseurs : surement pour jantes deportees
Revenir en haut Aller en bas
trapanelle



Messages : 5
Date d'inscription : 21/09/2016

MessageSujet: Re: restauration du chassis rosalie 10B   Sam 05 Nov 2016, 09:52

BONJOUR

Je suis en train de reconstruire un torpédo 10B l'arrière avait été découpé .Pour le moment je m'occupe de la carrosserie et j'ai besoin de renseignements
pour l'arrière. Le moteur et le châssis sera pour plus tard.Si je pouvais avoir quelques photos d'endroit précis,cela m'aiderait. Peux tu me contacter afin de voir ensemble ce dont j'ai besoin. Merci d'avance.
Michel
Revenir en haut Aller en bas
Giannone



Messages : 36
Date d'inscription : 07/12/2014
Localisation : drome

MessageSujet: reponse a michel   Dim 06 Nov 2016, 20:31

Bonsoir Michel
j'ai bien reçu ton message , dis moi ce dont tu as besoin , je ferai  mon  possible pour te documenter , je suis sud Drome ou es tu géographiquement ? Contacte moi en MP ,ton torpedo, commercial ou fermé?
Cordialement
Revenir en haut Aller en bas
Giannone



Messages : 36
Date d'inscription : 07/12/2014
Localisation : drome

MessageSujet: caisse 10 b   Lun 07 Nov 2016, 22:41

Bonsoir Michel
je vais essayer de te présenter la caisse c'est la même caisse que celle des 10A ,la remise en état a été laborieuse car je ne suis ni mècano ni carrossier, je posterai ultérieurement des photos de la remise en forme.
A

plus
Revenir en haut Aller en bas
Giannone



Messages : 36
Date d'inscription : 07/12/2014
Localisation : drome

MessageSujet: ELARGISSEURS DE VOIE   Lun 07 Nov 2016, 22:59

BonsoirPierrot
Je pense que les élargisseurs n'ont pas de corrélation avec la forme des tambours  si c'était le cas il y en aurait aussi sur les roues avant je suis convaincu que l'André ne devait pas ( attacher ses chiens avec des saucisses ) il était déjà en difficultés  il devait avoir des ponts de 8 en excédents  c'était des fins de série et les ouvriers adaptaient ce qu'ils avaient sous la main .
Cordialement
Revenir en haut Aller en bas
citro21

avatar

Messages : 1180
Date d'inscription : 11/03/2013
Age : 54
Localisation : Côte-d'or 21

MessageSujet: Re: restauration du chassis rosalie 10B   Lun 07 Nov 2016, 23:48

scratch le pont fait 1,44 ? je ne pense pas a un montage de pont de 8cv car cela nécessite de modifier  l'emplacement de fixation et si cela est possible car cette cote n'est pas la m^me de mémoire.

Et si c'était plus pour le montage de jantes spéciales
Il y a un marquage sur les élargisseurs, numéro ou autre ?

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
citro21

avatar

Messages : 1180
Date d'inscription : 11/03/2013
Age : 54
Localisation : Côte-d'or 21

MessageSujet: Re: restauration du chassis rosalie 10B   Mar 08 Nov 2016, 19:47





Photos de 2008 a notre bourse de Vignoles

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
citro21

avatar

Messages : 1180
Date d'inscription : 11/03/2013
Age : 54
Localisation : Côte-d'or 21

MessageSujet: Re: restauration du chassis rosalie 10B   Mar 08 Nov 2016, 21:16


_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Giannone



Messages : 36
Date d'inscription : 07/12/2014
Localisation : drome

MessageSujet: elargisseurs de voie   Jeu 10 Nov 2016, 17:04

Bonjour Erick
Jai relevé les cotes: à l'axe des deux parties du pont qui s'appuient sur les lames de ressort j'ai 103 mm la distance entre les deux flasques du pont est de 1250 mm la cote entre les deux boudins des jantes roues avant et arrieres est de 1340 mm , l'épaisseur des élargisseurs montés uniquement sur roues arriéres est de 35 mm . Bien sur les tambours sont identiques (avant et arriére )
photo de celui monté sur la porte du coffre
Revenir en haut Aller en bas
citro21

avatar

Messages : 1180
Date d'inscription : 11/03/2013
Age : 54
Localisation : Côte-d'or 21

MessageSujet: Re: restauration du chassis rosalie 10B   Jeu 10 Nov 2016, 17:59

scratch  c'est bien cela

en principe la cote extérieur à extérieur tambour = 1,44
Sur la 8cv la cote est de 960 et non 1030 un pont de 8 ne monte pas en place d'un 10

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Giannone



Messages : 36
Date d'inscription : 07/12/2014
Localisation : drome

MessageSujet: renfort de caisse sur torpédo   Dim 13 Nov 2016, 18:03

Bonsoir.
Voici Michel quelques photos de la pièce de renfort qui équipe les torpédos .cet élément est constitué d'une tôle de 7 mm d'épaisseur et de 8 cm de large .
A l'origine elle est rivetée a chaud .Sur ma caisse  je l'ai remontée avec des vis car il a fallu que je remplace les deux jambonneaux avant des passages de roue qui étaient complètement pourris et j'avais  en 1985 eu la chance de trouver chez un ferrailleur une caisse de berline décapitée sur laquelle j'ai pu les  récupérer ainsi que le plancher .
Je pense qu'elle doit être difficile a former pour épouser la forme du passage de roue.


Revenir en haut Aller en bas
citro21

avatar

Messages : 1180
Date d'inscription : 11/03/2013
Age : 54
Localisation : Côte-d'or 21

MessageSujet: Re: restauration du chassis rosalie 10B   Dim 13 Nov 2016, 19:07

cheers pour quelqu'un qui n'est pas carrossier je trouve ton travail impeccable

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
trapanelle



Messages : 5
Date d'inscription : 21/09/2016

MessageSujet: Re: restauration du chassis rosalie 10B   Dim 13 Nov 2016, 21:59

BONSOIR
Merci pour les photos  . Effectivement ce sera deux grosses pièces à refaire je pense, avec une forge et une enclume pour la forme . quel genre de charbon met on
dans la forge ?.

Tu as fait du bon boulot et je pense que le plus gros est fait .
Je te rappelle dans la semaine car j'ai besoin d'autres renseignements
Revenir en haut Aller en bas
cambouis

avatar

Messages : 719
Date d'inscription : 14/03/2013
Age : 68
Localisation : dordogne

MessageSujet: Re: restauration du chassis rosalie 10B   Mer 16 Nov 2016, 23:18

Bonsoir avec un peu de retard :
effectivement , pas de correlation avec les tambours , avec les jantes oui
a lAR jante normale 35 mm entre pneu et attache de caisse
avec jante deportee le pneu frotte sur l'attache , d'ou une entretoise
a l'AV pas de probleme il y a de la place
Revenir en haut Aller en bas
