MessageSujet: Boitier Jeager d'ouverture de parebrise.   Ven 15 Mar 2013, 21:39

Bonsoir,
Je vais TENTER , pour un client sérieux mais pas trop pressé de refaire des morceaux et s'y j'y arrive , le système complet de fermeture du pare-brise.
Je vous mets une photo de l'état actuel du boitier.

Si certains d'entre vous ont des morceaux simples ,  manquants , j'essaierais de voir s'il y a moyen de simplifier la construction.
Le boitier extérieur étant assez compliqué  , je ne suis pas sur d'arriver à le faire mais je vais tenter.
Slt


Dernière édition par Benhurburg le Mar 18 Juin 2013, 11:35, édité 2 fois
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1216
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 15 Mar 2013, 22:04

J'ai fais refaire le mien en alu si tu as besoin d'un modèle mais bon courage car pas simple la bête. J'ai fais refaire des ressorts neuf aussi
Revenir en haut Aller en bas
http://citroen-rosalie.fr
cambouis

avatar

Messages : 749
Date d'inscription : 14/03/2013
Age : 69
Localisation : dordogne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 15 Mar 2013, 22:06

Bonsoir
partant du principe : qui ne tente rien n'a rien , une tentative ça ne mange pas de pain , mais peux rendre bien des services
Revenir en haut Aller en bas
citro21

avatar

Messages : 1216
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 15 Mar 2013, 22:09

Salut pierrot, oui et en plus la bête est introuvable
Revenir en haut Aller en bas
http://citroen-rosalie.fr
cambouis

avatar

Messages : 749
Date d'inscription : 14/03/2013
Age : 69
Localisation : dordogne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 15 Mar 2013, 22:16

moi j'ai dela chance , sur ma 8 NH commerciale :2 compas en bon etat
Revenir en haut Aller en bas
Esbe51

avatar

Messages : 87
Date d'inscription : 14/03/2013
Age : 66
Localisation : LIMOGES

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Dim 17 Mar 2013, 18:57

cambouis a écrit:
moi j'ai dela chance , sur ma 8 NH commerciale :2 compas en bon etat
On parle pas de la même chose, Pierrot !
Il s'agit bien du "boitier" Jaeger qui devrait avoir cet aspect

mais qui, la plupart du temps (à cause de la fragilité de la bakélite), est dans cet état :

ou "rafistolé", comme ça :

La mission oh combien délicate confiée à Michel est d'obtenir ça :
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 20 Mar 2013, 20:34

Bonsoir,
Citro m'a passé toutes les côtes , le travail va bientôt commencer.
La première chose à faire sera de découper les blocs d'alu de 40mm d'épaisseur en 2 parties de 20 si possible pour éviter de faire partir plus de la moitié de ces blocs en copeaux.
Cette découpe sera faite à la scie à ruban par un copain.
Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 26 Mar 2013, 19:06

Bonjour,
La découpe est faite , à la scie à ruban.

La suite bientôt.
Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Esbe51

avatar

Messages : 87
Date d'inscription : 14/03/2013
Age : 66
Localisation : LIMOGES

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 26 Mar 2013, 19:27

C'est partiiiiiiiii !!!!! cheers
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 02 Avr 2013, 18:45

Bonjour,
Oui ça démarre gentiment pendant que le capot sèche.


Les 4 demi boitiers sont taillés .Ils permettront soit de faire 2 boitiers soit 1 seul ou soit .....
Une grande partie de l'alu fourni :

Ce qu'il reste par rapport au bloc original.


L'étape suivante se passe sur le tour : beaucoup de temps à passer pour positionner la pièce qui ne doit pas être centrée.

A suivre.....

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Esbe51

avatar

Messages : 87
Date d'inscription : 14/03/2013
Age : 66
Localisation : LIMOGES

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 02 Avr 2013, 19:11

Pfffiouuu là là !!! silent
Revenir en haut Aller en bas
citro21

avatar

Messages : 1216
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 02 Avr 2013, 21:41

scratch moi le mien je l'ai fait tout a la lime geek

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 06 Avr 2013, 12:12

Bonjour,
Il va finir par ne pas rester grand chose Shocked une petite vidéo pour le fun.


Surfaçage pour obtenir la bonne épaisseur.


Les trous de centrage sont faits , reste à centrer sur le tour au comparateur.
Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 06 Avr 2013, 15:45

Re...

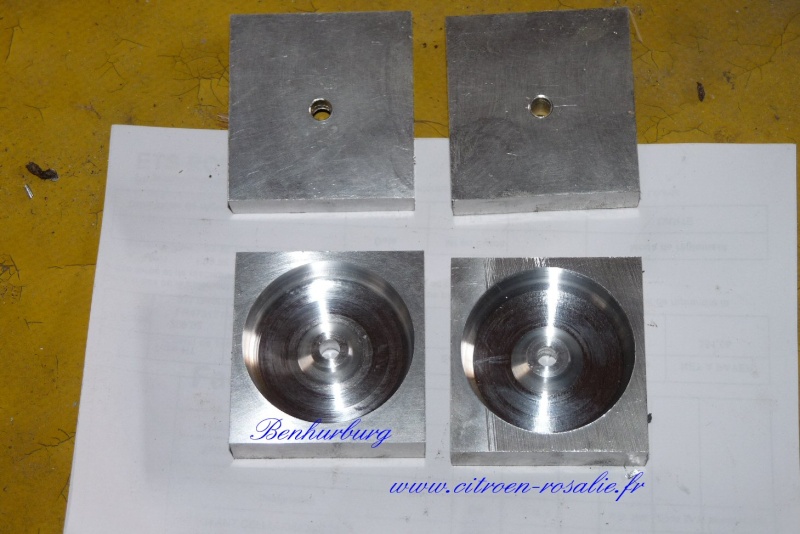

Ça avance un peu , jusque là ça va !


Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 06 Avr 2013, 17:16

Après réalisation d'un outil pour tailler le fond qui est arrondi dans l'angle extérieur le travail au tour pour cette pièce doit être fini.

C'est tout pour aujourd'hui.
Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1216
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 06 Avr 2013, 17:29

scratch sur la 1ere photo c'est un centreur que tu a mis sur la pièce ?

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Esbe51

avatar

Messages : 87
Date d'inscription : 14/03/2013
Age : 66
Localisation : LIMOGES

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 06 Avr 2013, 18:17

Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 06 Avr 2013, 18:29

Oui , c'est la seule solution pour centrer car les 4 mors sont indépendants .

Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Dim 07 Avr 2013, 17:02

Bonjour,

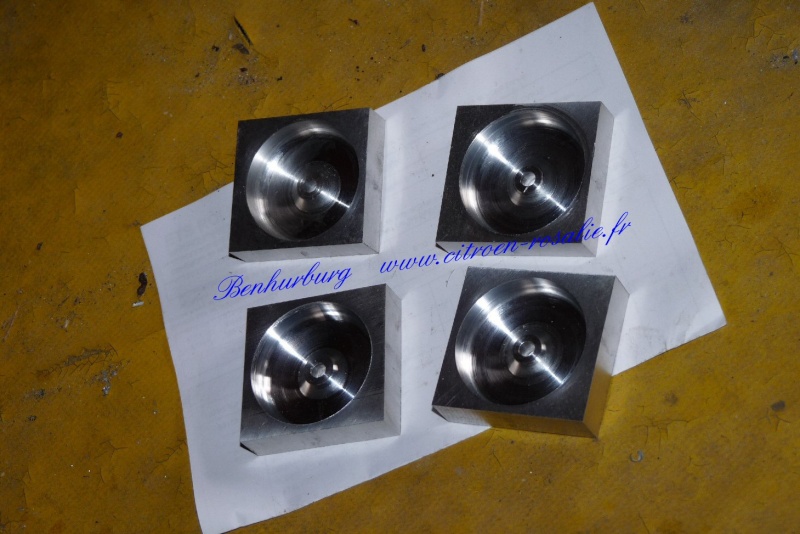

Les 2 ½ boitiers du client sont faits , pour la partie tournage.


Les miens aussi. Very Happy

La suite bientôt.
Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Esbe51

avatar

Messages : 87
Date d'inscription : 14/03/2013
Age : 66
Localisation : LIMOGES

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Lun 08 Avr 2013, 19:40


Trop content, le CLIENT Very Happy
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 09 Avr 2013, 17:23

Bonjour,

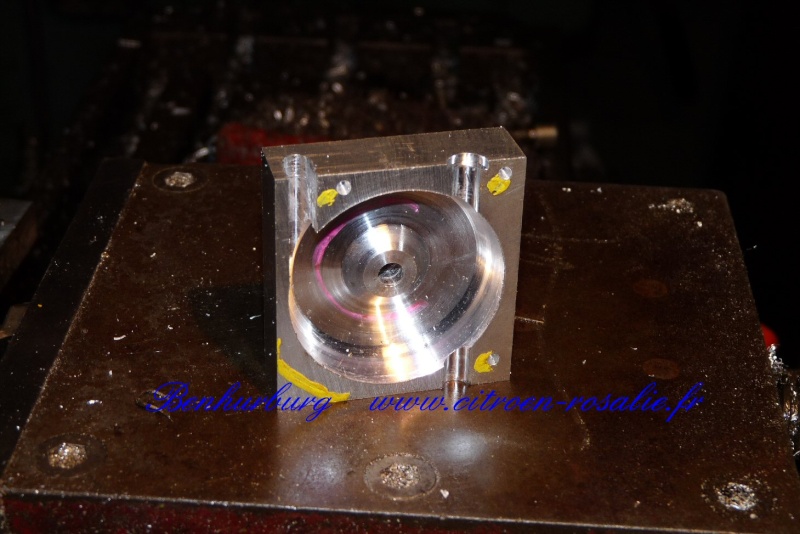

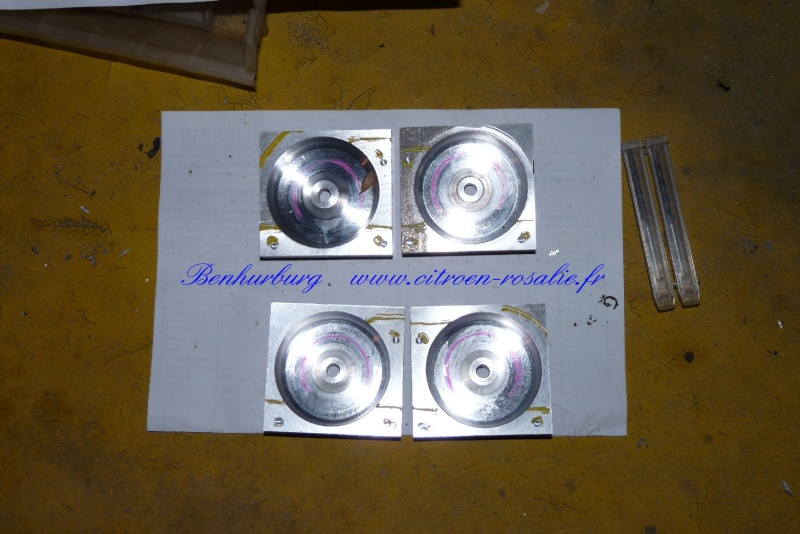

Réalisation des trous de centrage des boitiers après repérage en couleur pour éviter les conner...
Les 1/2 boitiers étant symétriques une erreur est vite faite.


Réalisation du passage de la gaine et de celui de l'axe de commande.




Ce sera tout pour le moment , encore 3 autres à faire .
Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 10 Avr 2013, 16:30

Bonjour,
Jusque là , ça va !



Pour les boitiers il ne reste plus que la saignée centrale.
Je dois faire un nouveau centreur pour tenir la pièce en rotation sous la fraiseuse , celui ayant servi au tour étant trop fragile pour ça.
A suivre............

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Esbe51

avatar

Messages : 87
Date d'inscription : 14/03/2013
Age : 66
Localisation : LIMOGES

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 10 Avr 2013, 20:30

Après ça, tu vas pouvoir consacrer ton temps libre à la fabrication en série...
Compte-tenu de la pénurie de ces boitiers, je pressens qu'il y a là une "niche"... Twisted Evil
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 12 Avr 2013, 16:05

Esbe51 a écrit:
Après ça, tu vas pouvoir consacrer ton temps libre à la fabrication en série...

Oui c'est ce que j'ai prévu , mais je n'ai pas de temps de libre Sad
Slt

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 786
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 12 Avr 2013, 16:13

Bonjour,

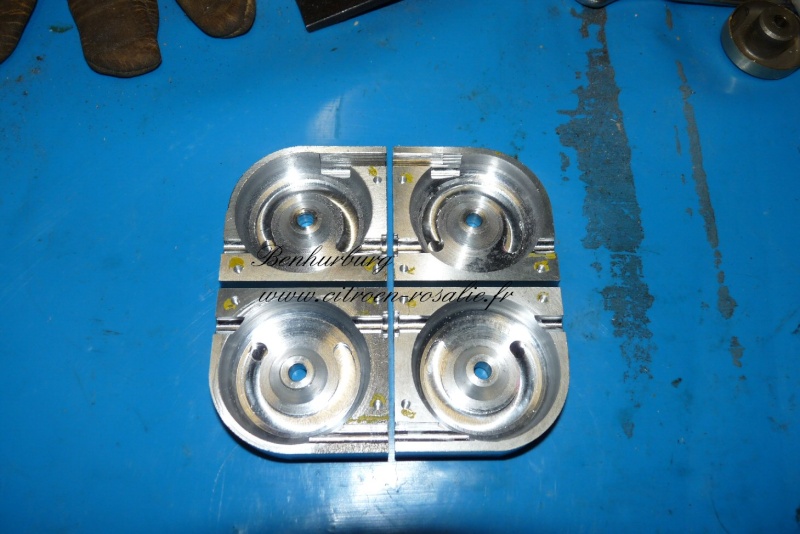

Je crois que le plus délicat est fait.





A suivre.......

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Contenu sponsorisé




MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.

Revenir en haut Aller en bas

Boitier Jeager d'ouverture de parebrise.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 11Aller à la page : 1, 2, 3 ... 9, 10, 11  Suivant
 Sujets similaires
-
» [ Mini cooper R50 an 2002 ] Probleme centralisation et télécommande
» compas d'ouverture pare-brise
» Boitier 6 papillons Alfa 90 2L V6
» Ouverture boite à air côté droit sur Thruxton...
» [ Fiat Brava SX td 100 an 1997 ] boitier fermeture centralisee

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Citroën-Rosalie.fr :: Mon problème.-
Sauter vers:
