 Boitier Jeager d'ouverture de parebrise.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3 ... 8, 9, 10, 11  Suivant
AuteurMessage
Benhurburg

avatar

Messages : 796
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 16 Fév 2016, 10:18

Certaines pièces pour le boitier sont disponibles , en quantité limitée , des finitions seront à prévoir pour la fixation des ressorts.
Voir sur le site : http://www.citroen-rosalie.fr/refab_dispo.html

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!


Dernière édition par Benhurburg le Mer 17 Fév 2016, 22:32, édité 1 fois
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 796
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 16 Fév 2016, 16:24

Pour la fixation des ressorts dans la pièce côté pare-brise je viens de faire des essais de perçage et de taraudage pour l'utilisation d'un ressort d'origine.
Le diamètre du trou utilisé pour de la visserie est généralement le Ø de la vis  moins le pas , dans le cas des ressorts la profondeur entre les spires est faible et il faut percer plus gros.



Le résultat est un Ø de 5,8 qui permet après taraudage à  1/4" 24 filets de visser le ressort jusqu'à ce qu'il affleure le bord.




Un diamètre plus grand ne permet pas une résistance à l'arrachement suffisante du ressort ,
un diamètre plus petit ne permet pas de visser le ressort.

Des tests de résistance pour arracher le ressort une fois vissé montrent que l'axe emboîté au centre du ressort intérieur (comme à l'origine)
est absolument  nécessaire pour éviter la déformation du ressort et pour qu'il reste  en place.
Ceci a été réalisé en meulant conique un bout de corde à piano de diamètre suffisant.
Après mise en place en force elle sera coupée pour ne pas dépasser.


_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 02 Mar 2016, 20:46

cheers J'ai reçu ma fraise et fait un jeux.
Après passage à la fraiseuse chez michel. Montage sur le boitier et comparaison avec la pièce d'origine.



superposition des plaques



Après un léger polissage

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

avatar

Messages : 796
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 02 Mar 2016, 21:52

Ça a l'air d'aller pas mal .
Les plaques sont conformes aux dimensions relevées mais on n' est pas à l'abri de légères variations dans les boitiers d'époques.

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Lun 21 Mar 2016, 23:03

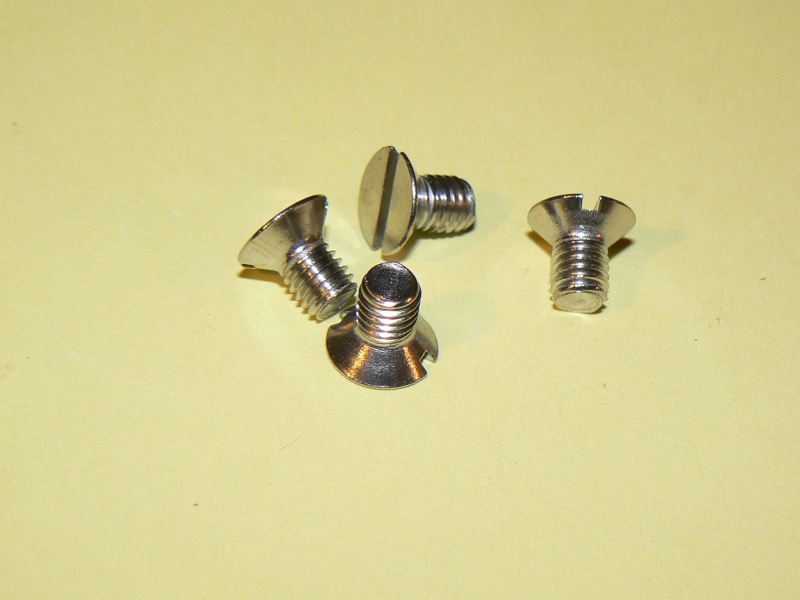

scratch j'ai commandé des vis de 5 tête fraisée fendue en inox, la tête est plus petite que celle d'origine. J'ai donc 9 plaques fraisées comme à l'origine et 5 pour les nouvelles vis.

j'ai aussi réalisé a partir d'une vis inox la vis de fixation du boitier

J' attend les pions de centrage et les" goupilles" de pignon qui entraine les poulies
le tout sera bientôt dispo

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Lun 21 Mar 2016, 23:24

affraid je pense qu'il faut réfléchir avant d'investir dans ce boitier, la bakélite ainsi que les poulies en zamac vieillissent très mal combien de temps lui reste t'il a vivre!!!!!!! le refaire entièrement n'arrive pas a cette somme
http://www.leboncoin.fr/equipement_auto/939713758.htm?ca=5_s

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
morgan50

avatar

Messages : 40
Date d'inscription : 04/01/2016
Age : 40
Localisation : NORMANDIE

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 22 Mar 2016, 08:23

Bonjour à tous,

Bizarre, il semble bien "granuleux" ce boitier.

Il n'est peut-être pas pressé de le vendre.

Un peu surchargé au taf, je n'ai pas pris le temps de travailler ni sur les plans ni sur les pièces. Sauf pour la molette en 4 axes (pas de photos) mais le résultat est naze, il me manque quelques outils.

Bonne journée, Morgan.
Revenir en haut Aller en bas
C6g1931



Messages : 9
Date d'inscription : 19/01/2016
Age : 36
Localisation : plaisir

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 23 Mar 2016, 21:22




Bonjour.
Je ne veux pas vous faire concurrence du tout mais j'ai fait refaire les poulies de boîtier en fonderie et en bronze.
voici le résultat.
Je sais que vous avez choisi l'usinage comme méthode.
En ce qui concerne la matière c'est du bronze. Donc pas de problème de vieillissement.
Ici le modèle d'origine et la refabrication.
Dommage que je n'ai pas connu citro 21 plus tôt, je n'aurais pas fait de doublons. ... Rolling Eyes
Revenir en haut Aller en bas
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 23 Mar 2016, 21:51

cheers non pas de concurrence et en principe il ne me restera plus que 2 ou trois jeux de poulie d'ici peut et peut de chance d'en refaire . La plus part des fabrications ce vendent a long thermes il ne faut pas être pressé.

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
C6g1931



Messages : 9
Date d'inscription : 19/01/2016
Age : 36
Localisation : plaisir

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 25 Mar 2016, 08:30

citro21 a écrit:
cheers  non pas de concurrence et en principe il ne me restera plus que 2 ou trois jeux de poulie d'ici peut et peut de chance d'en refaire . La plus part des fabrications ce vendent a long thermes il ne faut pas être pressé.

il ne me reste qu'une seule paire de poulie.
donc les ventes se passe pas trop mal sunny

Revenir en haut Aller en bas
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 25 Mar 2016, 11:44

cheers a vrai dire je suis mon premier acheteur de poulie car j'ai de quoi et je vais remonter 5 boitiers a mes temps perdu

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

avatar

Messages : 796
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 25 Mar 2016, 11:50

C6g1931 a écrit:
......Je ne veux pas vous faire concurrence du tout mais j'ai fait refaire les poulies de boîtier en fonderie et en bronze.
La fonderie serait intéressante pour le bouchon de radiateur , si tu as des possibilités tu aurais des clients  : une fonderie + un chromage.

Dans le cas des poulies je ne pense pas que ce soit le moins coûteux , à moins de tout avoir gratuit.

Ps: Pas de concurrence pour moi , je n'ai rien d'avance.

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
MFC

avatar

Messages : 53
Date d'inscription : 14/07/2013
Age : 58
Localisation : region parisienne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Dim 03 Avr 2016, 22:58

Bonjour

Il faisait plus chaud ce dimanche alors j'ai commencé à mouler les boutons:

Le moule



Une tentative d'insert en 6mm que j'avais dans mes stocks qui se place  avec précision dans le moule.



Tout le monde est en place pour le moulage!





Voila le travail




il faudrait modifier le moule pour faire  échapper  l'air.

L'insert se visse dans le sens droit  donc il faudra coller au frein filet et usiner un filetage de 6mm.

Je ne suis pas sur que ce soit intéressant par rapport à un collage.


Dernière édition par MFC le Dim 03 Avr 2016, 23:13, édité 1 fois
Revenir en haut Aller en bas
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Dim 03 Avr 2016, 23:08

cheers cheers cheers cheers bravo beau travail cheers cheers donc tu pense qu'il faudrait mieux faire la vis avec un moletage et coller

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
MFC

avatar

Messages : 53
Date d'inscription : 14/07/2013
Age : 58
Localisation : region parisienne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Dim 03 Avr 2016, 23:11

Bonjour

Ou car le bouton doit agir sens droit et rétrograde.
Revenir en haut Aller en bas
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Dim 07 Aoû 2016, 18:31

study voilà ou j'en suis avec les pièces

Pour le ressort une piste trouvée par C6G1931, le crochet se soude et reste à trouver la bonne fixation sur la platine de pare brise


Il n'est pas identique à l'origine seul le diamètre extérieur, sa tenue dans le temps ?

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

avatar

Messages : 796
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Dim 07 Aoû 2016, 20:08

Une présentation digne du catalogue de " La Manu " cheers

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Dim 07 Aoû 2016, 21:11

study la nostalgie

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
cambouis

avatar

Messages : 760
Date d'inscription : 14/03/2013
Age : 69
Localisation : dordogne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Dim 07 Aoû 2016, 21:55

alors la " chapeau "
Revenir en haut Aller en bas
JCFROMENT



Messages : 35
Date d'inscription : 25/02/2016

MessageSujet: Boitier Jeager d'ouverture de parebrise.   Ven 12 Aoû 2016, 22:25

Bonjour

Très belle réalisation  !!!!

Je suis preneur d'un ensemble complet si  disponible ...

A bientot
Revenir en haut Aller en bas
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 17 Aoû 2016, 22:25

study catalogue des pièces détachées du 1er avril 1935,le boitier n'était plus disponible a cette date




_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
JCFROMENT



Messages : 35
Date d'inscription : 25/02/2016

MessageSujet: Boitier Jeager d'ouverture de parebrise.   Jeu 18 Aoû 2016, 20:36

Bonjour

C'est peut être la raison pour laquelle la mienne n'en avait plus , seule restait la platine au tableau de bord sur laquelle l'encadrement de parebrise était immobilisé par deux vis !!

Revenir en haut Aller en bas
MFC

avatar

Messages : 53
Date d'inscription : 14/07/2013
Age : 58
Localisation : region parisienne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Jeu 08 Déc 2016, 22:30

Bonjour

Je ne suis pas venu depuis un moment; mais j'ai une bonne nouvelle, j'ai fabriqué environ 10 boutons moletés acceptables.

j'ai modifié le moule car il y a trop de finitions. les prochains vont sortir du moule bientôt.
Revenir en haut Aller en bas
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 09 Déc 2016, 06:52

cheers je serai preneur , moi je suis aller voir mon tourneur qui a enfin examiné la vis sans fin. Problème l'angle du filet est bâtard et il aura du mal a usiner le filet aussi profond. Je dois lui emmener l'ensemble du montage pour réaliser une vis pas tout a fait identique à l'origine et essayer si il fonctionne. La partie qui ce collera dans la molette fera 10 de diamètre et 10 de long moleté.

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Rosalie33



Messages : 33
Date d'inscription : 29/07/2013

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 09 Déc 2016, 20:23

MFC a écrit:
Bonjour

Je ne suis pas venu depuis un moment; mais j'ai une bonne nouvelle, j'ai fabriqué environ 10 boutons moletés acceptables.

j'ai modifié le moule car il y a trop de finitions. les prochains vont sortir du moule bientôt.

Bonsoir Marc ,
je suis également intéressé pour une molette cheers .
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.

Revenir en haut Aller en bas

Boitier Jeager d'ouverture de parebrise.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 9 sur 11Aller à la page : Précédent  1, 2, 3 ... 8, 9, 10, 11  Suivant
 Sujets similaires
-
» [ Mini cooper R50 an 2002 ] Probleme centralisation et télécommande
» compas d'ouverture pare-brise
» Boitier 6 papillons Alfa 90 2L V6
» Ouverture boite à air côté droit sur Thruxton...
» [ Fiat Brava SX td 100 an 1997 ] boitier fermeture centralisee

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Citroën-Rosalie.fr :: Mon problème.-
Sauter vers:
