 Boitier Jeager d'ouverture de parebrise.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5 ... 9, 10, 11  Suivant
AuteurMessage
cambouis

avatar

Messages : 760
Date d'inscription : 14/03/2013
Age : 69
Localisation : dordogne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 04 Déc 2015, 18:55

bonsoir
tres cher boitier...
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 04 Déc 2015, 19:24

Les boitiers (coque seule)  refabriqués vont être dans les plus de 100€ d'après le forum C4.
Je présenterai les plans du boitier alu  à un nouveau voisin qui bosse sur des machines à commande numérique  pour une estimation du boitier seul .

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!


Dernière édition par Benhurburg le Dim 06 Déc 2015, 07:58, édité 2 fois
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 04 Déc 2015, 19:47

boitier seul remoulé 90€ voir légèrement plus car le moule ne peux pas dépasser un certain nombre de fabrication et donc nécessite de refaire un moule, a voir le cout usiné et le tarif que j'ai donné c'est avec une série de ressort et de poulie pour diminuer le tarif un ressort à l'unité c'est 132€

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 11 Déc 2015, 08:52

En cours : dessins des plaques avec les cotes et moulage de la molette , ça n'avance pas beaucoup et le silicone ne durcit pas très vite .


_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
papytravaux



Messages : 373
Date d'inscription : 22/03/2013

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 11 Déc 2015, 09:43

Benhurburg a écrit:
Le boitier Jeager étant d'actualité j'ai continué un peu la fabrication de l'intérieur : la vis sans fin.




Pour le côté molette la forme est une supposition mais la dernière partie visible de l'axe est cylindrique et fait 10 de Ø , comme le pas de la  vis sans fin.
Les stries à la molette sont suffisantes pour une bonne adhérence sur de la bakélite ou ce qui va la remplacer.

Bonjour


tu n'as pas fait d'arbre et roue en série ?....tu n'en as pas à la vente ?
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 11 Déc 2015, 09:55

Non , je n'ai encore rien fait d'autre que mon boitier.
Pour la vis sans fin il faudrait que je fasse des essais pour savoir combien je peux prendre à chaque passe pour le filetage car c'est pénible .

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 11 Déc 2015, 18:05

J'ai fait refaire une petite série de poulies quand j'ai fait mon boitier alu afin de pouvoir en remonter quelques un par la suite.
Le tarif même en petite série reste élevé pour cette raison je n'ai encore pas mis a la vente. Cette poulie à nécessité un montage pour l'usinage au tour puis usinage fraiseuse et dans ce domaine plus ont reprend la pièce plus ont fait des réglage plus le prix est élevé, Michel peut confirmé la complexité.
J'ai aussi quelques ressorts neuf, la aussi complexe a réaliser pour respecter a la fois le diamètre et le pas puisqu'il se visse dans la patte coté pare brise et en plus  il y a 2 ressorts l'un dans l'autre, la aussi pas donné même en série.







_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 11 Déc 2015, 19:05

Benhurburg a écrit:

Pour la vis sans fin il faudrait que je fasse des essais pour savoir combien je peux prendre à chaque passe pour le filetage car c'est pénible .
J'ai posé la question sur un forum d'usinage et la réponse est ( en clair ) :
" on ne peut pas faire plus rapide mais un filetage plus beau en faisant un filetage flanc gauche puis flanc droit  "

Sinon le moulage est en cours jusqu'à demain:


_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Ven 11 Déc 2015, 21:38

scratch scratch  ca c'est clair au moins Razz Razz

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
cambouis

avatar

Messages : 760
Date d'inscription : 14/03/2013
Age : 69
Localisation : dordogne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 12 Déc 2015, 10:45

Bonjour
environs pas plus ni moins, autrement dit : tu te dem...
beau boulot qui prend du temps
Revenir en haut Aller en bas
MFC

avatar

Messages : 53
Date d'inscription : 14/07/2013
Age : 58
Localisation : region parisienne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 12 Déc 2015, 17:42

Bonjour

Ce sujet est lu jusqu'en Australie!
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 12 Déc 2015, 18:14

Tu nous tiens au courant quand il aura fait réaliser le boitier.

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 12 Déc 2015, 19:31

une idée de la tête de mon boitier


Celui que j'ai acheté récemment, le seul que j'ai trouvé en très  bon état en 30 ans pas une fissure il avait été démonté dans les années 30 et stocké a l’abri du soleil, un acheteur c'était présenté avant moi et le trouvait trop cher (100€), c'est m^me pas le prix de la fabrication des boitiers  geek



et celui refait en alu






_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Sam 12 Déc 2015, 20:37

Le petit suisse est démoulé , des petites bulles sur la face marquée Jeager .
Cela est peut être du au produit qui est un peu vieux et pas aussi liquide qu'à l'origine.
Un nouveau moulage est en cours avec le reste du produit , il a été dilué pour tenter d'améliorer l'empreinte.
Démoulage de la terrine lundi.

Si ça ne va pas je terminerais au tour et à la fraiseuse mais il manquera le marquage .

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 15 Déc 2015, 11:46

C'est démoulé et la résine a pris la place de l'original , ça devrait durcir rapidement.
Ce ne sera pas parfait , il y avait encore de petites bulles , j'espère qu'avec un peu de ponçage ça ira.



_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 15 Déc 2015, 14:58

Le moulage est réussi , l'empreinte JaeGer apparait bien aussi.
Il restera à le teinter ou essayer d'en faire un autre en ajoutant de la teinte noire dans le mélange.




_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 15 Déc 2015, 15:29


_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
cambouis

avatar

Messages : 760
Date d'inscription : 14/03/2013
Age : 69
Localisation : dordogne

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 15 Déc 2015, 15:36

Bonjour
chapeau l'artiste
Revenir en haut Aller en bas
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 15 Déc 2015, 17:50

cheers cheers que dire scratch scratch scratch Chapeau lol!

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 15 Déc 2015, 20:35

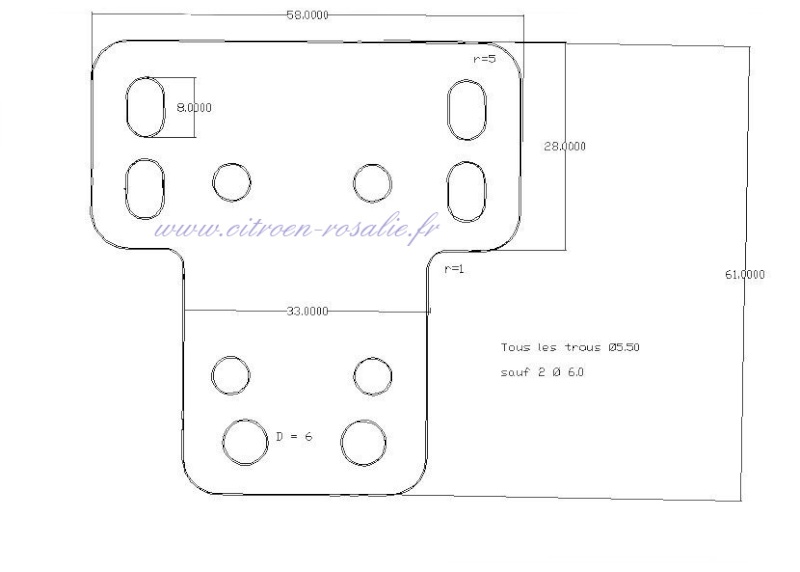

Pendant que ça séchait j'ai aussi avancé sur la cotation de la plaque de fixation.
Les mesures ont été vérifiées pour s'assurer que la plaque va avec le boitier.
L'épaisseur de la tôle fait 3mm.
Pour l'original j'ai constaté que ce n'était pas très précis  par exemple  3,2 mm d'un côté et 3,8 de l'autre etc....j'ai donc fait pour le mieux.




Ce sera tout pour aujourd'hui.

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!


Dernière édition par Benhurburg le Mer 16 Déc 2015, 08:42, édité 1 fois
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Esbe51

avatar

Messages : 87
Date d'inscription : 14/03/2013
Age : 66
Localisation : LIMOGES

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 15 Déc 2015, 20:40

Eh bé Walaaaa !!!
Quel talent !
Revenir en haut Aller en bas
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mar 15 Déc 2015, 20:46

Non , de la patience seulement. Embarassed

_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 16 Déc 2015, 18:03

J'ai fait quelques essais non concluants ce matin pour teinter la résine et faire un nouveau moulage : avec l'additif la résine ne veut plus durcir.
Avant dernière étape de réalisation de la commande : perçage de la molette et collage de l'axe.



On peut voir par transparence le moletage de l'axe emboité  : il ne reste pas beaucoup d'épaisseur au départ , un trou de 11mm de Ø et de 10,5mm de profond .


_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
citro21

avatar

Messages : 1233
Date d'inscription : 11/03/2013
Age : 55
Localisation : Côte-d'or 21

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 16 Déc 2015, 19:11

Le résultat est quand même pas mal reste a trouver de la résine noir

_________________
8cv 1932 / triumph spit MK3 1967 / Traction 11b 1955
La bonté n’a pas besoin de récompenses
Revenir en haut Aller en bas
http://citroen-rosalie.fr
Benhurburg

avatar

Messages : 795
Date d'inscription : 11/03/2013
Localisation : Limousin

MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.   Mer 16 Déc 2015, 19:54

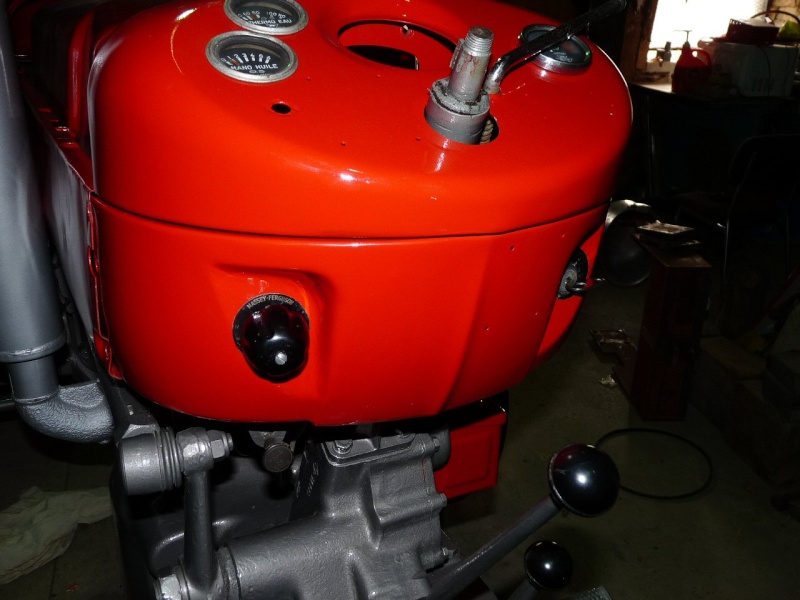

Je vais le peindre , comme j'avais fait sur le tracteur.


_________________
Quand on est mort , on ne sait pas qu'on est mort , c'est pour les autres que c'est difficile.
Quand on est con c'est pareil !!!
Revenir en haut Aller en bas
http://www.citroen-rosalie.fr
Contenu sponsorisé




MessageSujet: Re: Boitier Jeager d'ouverture de parebrise.

Revenir en haut Aller en bas

Boitier Jeager d'ouverture de parebrise.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 11Aller à la page : Précédent  1, 2, 3, 4, 5 ... 9, 10, 11  Suivant
 Sujets similaires
-
» [ Mini cooper R50 an 2002 ] Probleme centralisation et télécommande
» compas d'ouverture pare-brise
» Boitier 6 papillons Alfa 90 2L V6
» Ouverture boite à air côté droit sur Thruxton...
» [ Fiat Brava SX td 100 an 1997 ] boitier fermeture centralisee

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Citroën-Rosalie.fr :: Mon problème.-
Sauter vers:
